全国服务热线

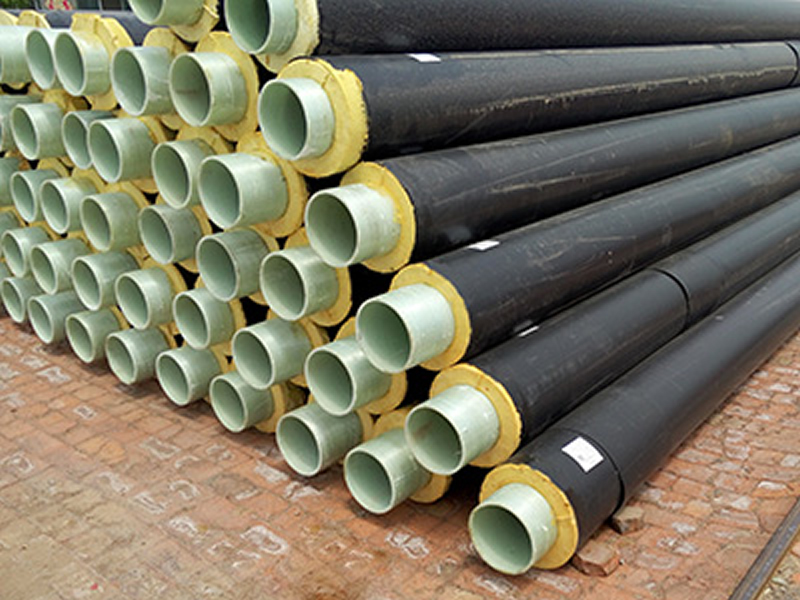

预制直埋热水保温管其工作管/保温层/外护层/防腐层等材料选择多元化，工作管可采用玻璃钢管道、镀锌钢管、无缝钢管、直缝钢管、螺旋钢管、不锈钢钢管、PE/PPR管材等，保温层采用硬质聚氨酯发泡，外护管可采用高密度聚乙烯外套管或缠绕玻璃纤维增强塑料（玻璃钢）外护壳。
|
聚氨酯保温层性能指标 |
||
|
项目 |
单位 |
技术指标 |
|
平均孔径 |
mm |
＜0.5 |
|
密度 |
Kg/m3 |
≥60（任意位置） |
|
导热系数 |
W/(m•K) |
≤0.033(50℃) |
|
径向压缩强度 |
MPa |
≥0.3 |
|
耐热性 |
℃ |
142 |
|
吸水率 |
% |
≤10 |
|
闭孔率 |
% |
≥88 |
|
玻璃纤维增强塑料外护层（玻璃钢）性能指标 |
||
|
项目 |
单位 |
技术指标 |
|
密度 |
Kg/m3 |
1800—2000 |
|
拉伸强度 |
Mpa |
≥150 |
|
弯曲强度 |
Mpa |
≥50 |
|
渗水率 |
/ |
浸泡在0.05MPa水中1h无渗透 |
|
长期机械性能 |
/ |
20MPa、1500h、80℃ |
|
外观 |
/ |
不允许漏胶、纤维外露、气泡、层间脱离、显著性皱折、色调明显不均等 |
|
高密度聚乙烯外护管主要技术指标 |
||
|
项目 |
单位 |
技术指标 |
|
密度 |
Kg/m3 |
≥940 |
|
外观 |
/ |
不应有沟槽、气泡、裂纹、凹陷、杂质、颜色不均等 |
|
拉伸屈服强度 |
Mpa |
≥19 |
|
断裂伸长率 |
% |
≥350 |
|
纵向回缩率 |
% |
≤3；不应出现裂纹 |
|
耐环境应力开裂 |
h |
≥300 |
|
内表面电晕 |
Dyn/m |
≥50 |
|
长期机械性能 |
1500h |
未破裂 |
|
热稳定性 |
min |
≥20 |
|
轴向剪切强度 |
KPa |
≥120(23±2℃) |
|
炭黑含量 |
% |
2.5±0.5 |
|
炭黑弥散度 |
nm |
≤100 |
|
熔体流动速率 |
(g/10min) |
差值≤0.5 |
